镀锌钢管的焊接特点及焊接工艺介绍，镀锌钢管在建筑及运输领域占大部分市场，原因则是镀锌钢管有着耐腐蚀性能和使用寿命长的特点，目前被国家批准使用的只有热镀锌钢管，冷镀锌钢管基本淘汰，镀锌钢管的焊接有很多种，常用焊接方法有焊接连接、卡箍沟槽连接、法兰连接三种。下面我们来看看具体的介绍。

　　一、镀锌钢管焊接需打磨

　　在进行镀锌钢管焊接时必须把焊接处的镀锌层打磨掉，否则会产生气泡、沙眼、假焊等。还会使焊缝变脆，刚性下降等情况。

　　二、镀锌钢管的焊接特点

　　镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419°C，沸点908°C左右。在焊接中，锌熔化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。同时，锌与铁可形成金属间脆性化合物，这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。如果焊接角焊缝，尤其是T形接头的角焊缝最容易产生穿透裂纹。

　　镀锌钢焊接时，坡口表面及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。由于氧化而形成的ZnO，其熔点较高，约1800°C以上，若在焊接过程中参数偏小，将引起ZnO夹渣，同时。由于Zn成为脱氧剂。产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。其次，由于锌的蒸发，挥发出大量的白色烟尘，对人体有刺激、伤害作用，因此，必须把焊接处的镀锌层打磨处理掉。

　　三、镀锌钢管的焊接工艺

　　镀锌钢管的连接方式有三种，分别是焊接连接、卡箍沟槽连接、法兰连接三种。

　　1、焊接式连接方式将两条镀锌钢管焊接式连接是比较常用的连接方式，这种方式比较耗时，但是对整体质量来说是最好的，焊接后不易漏水。

　　2、卡箍沟槽连接方式卡箍沟槽连接是现在比较流行的一种连接方式，施工便捷，只需把两根钢管用加工沟槽，然后用卡箍进行连接，这种方式需要使用质量较好的卡箍，质量差的卡箍容易漏水，对以后使用者留有隐患。

　　3、法兰连接方式法兰连接一般使用在连接阀门处使用

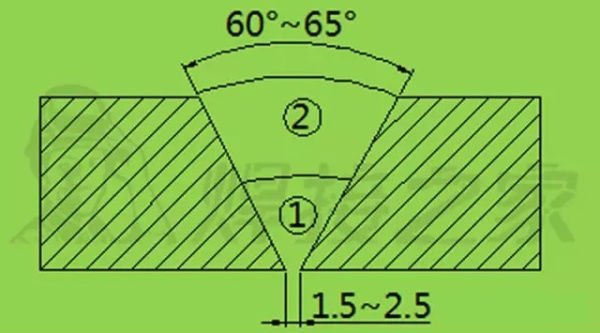

　　镀锌钢管的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为1.5~2.5mm;为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。

　　在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。焊条应根据镀锌刚管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。焊接手法：在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。

　　在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，其方法是先将焊条端部向前移出约5~7mm左右，当使锌层熔化后再回到原来位置继续向前施焊。再横焊和立焊，咬边倾向会很小，如果采用前后往返运条技术，更可以得到无缺陷的焊接质量。

　　上面就是今天给大家的有关镀锌钢管的焊接特点及焊接工艺介绍的全部知识，镀锌钢管在很多地方都会使用到，我们在了解到镀锌钢管是可以焊接的后，如何焊接又是我们所担忧的，阅读完以上内容后相信大家心中的困扰也应该解决了，务必按照规范焊接哦。
